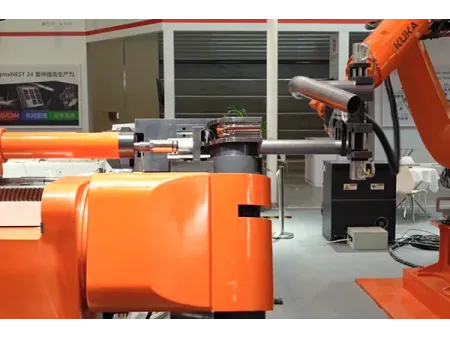

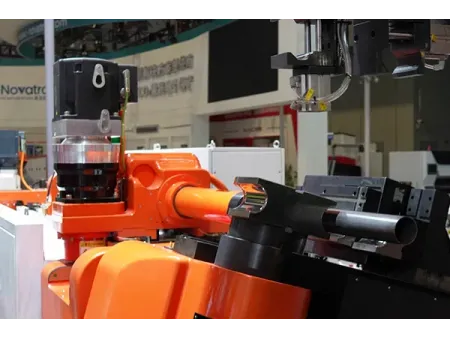

เครื่องดัดท่อ CNC หลายแกน
เครื่องดัดท่อความเร็วสูงสำหรับท่อโลหะที่ใช้ในอุตสาหกรรมยานยนต์ อวกาศ และอุตสาหกรรมทั่วไป ครอบคลุมเส้นผ่านศูนย์กลางท่อตั้งแต่ 30 มม. ถึง 100 มม.
เครื่องดัดท่อ CNC หลายแกนนี้ออกแบบมาสำหรับการดัดซ้ายและขวาอย่างแม่นยำ สามารถใช้ในสายการผลิตอัตโนมัติได้ รองรับการเหลือปลายตรงสั้นหลังการดัดสุดท้ายต่ำกว่า 1.2D ช่วยลดการใช้วัสดุและต้นทุนการผลิตโดยรวม
การทำงานแบบหลายแกนร่วมกันช่วยเพิ่มประสิทธิภาพการผลิตสูง และสามารถติดตั้งหัวคู่พร้อมแท่นเครื่องมือสูงสุด 8 ชุด รวมกับการจำลองกระบวนการอัตโนมัติ ระบบขับเคลื่อนเซอร์โวพร้อมชิ้นส่วนส่งกำลังความแม่นยำสูง รับประกันความแม่นยำในการวางตำแหน่งซ้ำสูงสุด 0.02 มม.
- มุม: การดัดด้วยเซอร์โว 13 แกน ช่วยควบคุมมุมดัดได้แม่นยำในทุกมุม ความแม่นยำมุมอยู่ภายใน ±0.05° และความแม่นยำการป้อนท่อสูงสุด 0.05 มม.
- ความกลม: การดัดด้วยแกนหลายแกนร่วมกับการหล่อลื่นซิงโครไนซ์ ช่วยรักษาความกลมของท่อให้คงที่ระหว่างกระบวนการดัด
- ความบาง: ความบางของผนังท่อควบคุมโดยการประสานการเคลื่อนที่ดัดกับการผลักช่วยและการเคลื่อนแกนภายใน การชดเชยการป้อนและการหล่อลื่นซิงโครไนซ์ช่วยให้ความหนาผนังคงที่และเพิ่มความเสถียรในการขึ้นรูป
- การขึ้นรูป: ความแม่นยำการดัด 3 มิติควบคุมอยู่ภายใน ±0.5 มม. เพื่อให้รูปทรงท่อและมิติของท่อคงที่สม่ำเสมอ
- SUH409L
φ55x1.5mm R=0.8D - SUS441
φ60x1.5mm R=1.2D - SUS441
φ28.6x1.5mm R=1.4D - ท่ออะลูมิเนียมสี่เหลี่ยม
40*45*4mm R=100mm - HR420LA
φ100x2.6mm R=1.5D - SUS409L
φ50x1.5mn R=2D
- ระบบควบคุมไฟฟ้าเซอร์โวไม่มีไฮดรอลิก ใช้งานอย่างมีประสิทธิภาพ ประหยัดพลังงานและเสียงต่ำ
- การจำลองออนไลน์ช่วยคำนวณการดัดที่เหมาะสมและหลีกเลี่ยงการชนระหว่างการทำงาน
- ตรวจสอบรอยเชื่อมอัตโนมัติ พร้อมโหลดและปล่อยชิ้นงานอัตโนมัติสำหรับการทำงานโดยไม่ต้องใช้คน
- การดัดแบบหัวคู่ซ้ายขวาพร้อมรัศมีคงที่หรือปรับได้ ทำให้สามารถดัดท่อในทิศทางราบ ด้านข้าง เอียง และทิศทางเชิงพื้นที่ซับซ้อนได้
- ฟังก์ชันทิ้งเศษช่วยลดของเสียจากวัสดุและเพิ่มประสิทธิภาพการใช้วัสดุ
- เซอร์โวมอเตอร์พร้อมตัวเข้ารหัสความแม่นยำสูง ทำให้สามารถกลับมาทำงานหลังไฟดับโดยไม่ต้องกลับสู่หน้าแรก
- ระบบ EtherCAT สำหรับการส่งข้อมูลความเร็วสูง ลดความซับซ้อนในการเดินสาย และทำให้การจัดวางระบบควบคุมเรียบร้อยขึ้น
- โปรแกรมง่ายและมีประสิทธิภาพโดยป้อนค่าพิกัด XYZ และพารามิเตอร์เครื่องมือ พร้อมการจำลองกระบวนการดัดแบบกราฟิกเต็มรูปแบบ
- แรงหนีบควบคุมด้วยเซอร์โวพร้อมการตรวจจับอัตโนมัติ รับประกันความแม่นยำสูง ความสามารถในการทำซ้ำ และการทำงานที่เชื่อถือได้
- ระบบหล่อลื่นสำหรับแม่พิมพ์และแกนภายใน ช่วยยืดอายุการใช้งานของชิ้นส่วนสึกหรอ
- ฟังก์ชันควบคุมอัจฉริยะรวมถึงการจำลองกระบวนการ, การตรวจจับรอยเชื่อม, การตรวจสอบแรงหนีบ, การตรวจสอบการทำงานแบบเรียลไทม์ และการหล่อลื่นอัตโนมัติ
| น้ำหนัก (รวมคอนโซล) | ขนาด (L × W × H) | สี | เส้นผ่านศูนย์กลางท่อ | รัศมีดัดสูงสุด (ไม่รวมดัดซ้อน) | ความยาวท่อสูงสุด | ความเร็วป้อนสูงสุด | ความเร็วดัดสูงสุด | ความเร็วหมุนท่อสูงสุด |
| 9000 kg | 4600 × 2400 × 2000 mm | ดำและขาว (พื้นผิวทาสีลาย) | 30–100 mm | 200 mm | 2300 mm | 700 mm/s | 70°/s | 300°/s |
| ความเร็วสูงสุดของการเคลื่อนหัวดัด | ความเร็วสูงสุดในการหมุนหัวดัด | ความเร็วสูงสุดการผลักช่วย | ความเร็วสูงสุดการผลักเศษ | ความแม่นยำในการวางตำแหน่งซ้ำ | แรงบิดสูงสุดในการดัด | ||||||
| 730 mm/s | 100°/s | 160 mm/s | 160 mm/s | ป้อน ±0.03 mm การเคลื่อนหัว ±0.03 mm ผลักช่วย ±0.02 mm ผลักเศษ ±0.02 mm มุมดัด ±0.03° การหมุนหัว ±0.03° การหมุนท่อ ±0.03° | 20,000 N=m | ||||||
| แรงป้อนสูงสุด | แรงดึงแกน | แรงหนีบหลัก | แรงหนีบเสริม | แรงผลักช่วย | แรงผลักเศษ | มุมดัดสูงสุด | ระยะป้อนสูงสุด |
| 80 kN | 80 kN | 250 kN | 200 kN | 60 kN | 60 kN | 180° | 2050 mm |
| ระยะเดินหัวสโตรก | ระยะสโตรกแกนภายใน | ระยะสโตรกผลักช่วย | ระยะสโตรกผลักเศษ | ระยะสโตรกหนีบหลัก | ระยะสโตรกหนีบเสริม | กำลังมอเตอร์รวม |
| 1150 mm | 300 mm | 150 mm | 230 mm | 170 mm | 170 mm | 65 kW |
เครื่องดัดท่อ CNC ประกอบด้วยแขนดัดท่อ，ตัวหมุนท่อ，แขนผลักช่วยและแขนรองรับ，ระบบรองรับท่อ，หัวดัดหมุน，ตัวเดินหัว，ระบบดึงแกนภายใน，แคร่ป้อนท่อ，ระบบหนีบท่อ，ตัวผลักเศษ และระบบควบคุมโดยรวม
ระบบซอฟต์แวร์
ระบบควบคุมพัฒนาบนแพลตฟอร์มวินโดว์และมีคุณสมบัติต่าง ๆ ได้แก่ การจำลองกระบวนการ, ตรวจสอบรอยเชื่อมอัตโนมัติ, ตรวจสอบแรงหนีบ, โหลดปล่อยอัตโนมัติ, หล่อลื่นอัตโนมัติ, แจ้งเตือนผิดปกติ, ตรวจสอบการทำงานเรียลไทม์ และสนับสนุนระยะไกล
ส่วนประกอบขับเคลื่อน
ระบบขับเคลื่อนใช้สกรูบอลความแม่นยำสูง, เกียร์ลดแรงสึกต่ำ และรางนำเชิงเส้นความแม่นยำสูง เพื่อให้การเคลื่อนที่แม่นยำและเสถียรในระหว่างการทำงาน
การจำลองเสมือน
การจำลองออนไลน์คำนวณทิศทางการดัดที่เหมาะสมล่วงหน้า และช่วยหลีกเลี่ยงการชนระหว่างกระบวนการดัด
ระบบควบคุม Beckhoff
ระบบควบคุม Beckhoff รวมคอมพิวเตอร์อุตสาหกรรม, ตัวขับ และเซอร์โวมอเตอร์
ฮาร์ดแวร์อื่น ๆ
สายเคเบิลและโซ่ลากจาก Igus อุปกรณ์ไฟฟ้าแรงดันต่ำ Schneider และตู้ไฟฟ้าปิดผนึกพร้อมเครื่องปรับอากาศ
เครื่องดัดท่อ CNC หลายแกนความเร็วสูง ใช้สำหรับการดัดท่อ 3 มิติของท่อเหล็กกล้า, สแตนเลส, ทองแดง และอลูมิเนียมอัลลอยด์ ครอบคลุมหลายอุตสาหกรรม เช่น การผลิตยานยนต์, อวกาศ, อุปกรณ์การแพทย์, ปิโตรเคมี และการผลิตในครัวเรือน

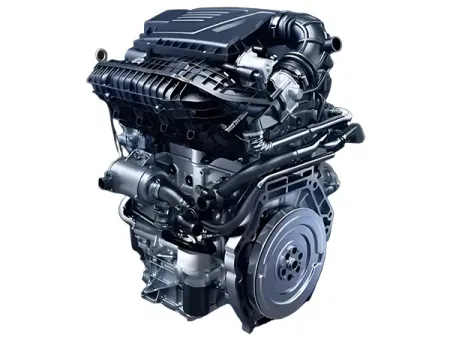

อุตสาหกรรมยานยนต์: ใช้ส่วนใหญ่สำหรับชิ้นส่วนแชสซี, โครงมอเตอร์ไซค์ และระบบไอเสีย
อุตสาหกรรมเครื่องจักรและอุตสาหกรรมทั่วไป: ครอบคลุมท่อโลหะ, ระบบไฮดรอลิก, ระบบนิวแมติก และท่อแอร์
อุตสาหกรรมอวกาศ, ปิโตรเคมี, อุปกรณ์การแพทย์ และการผลิตในครัวเรือน
