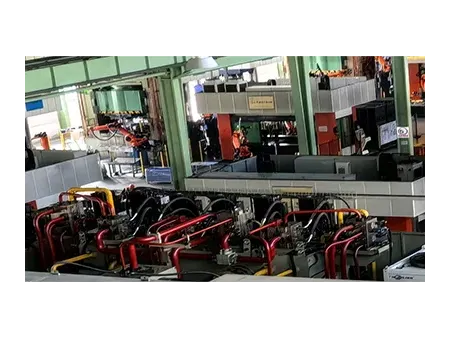

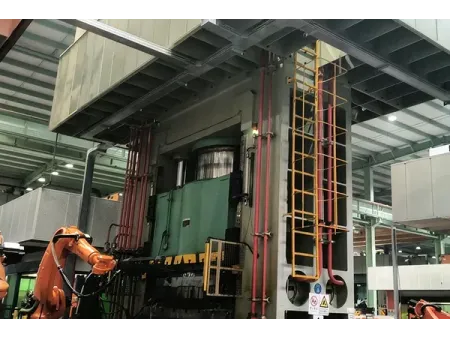

แท่นอัดไฮโดรลิคท่อ CNC 4000 ตัน

ส่งคำขอ

เว็บไซต์: http://hydroforming-th.com/1-2-cnc-tube-hydroforming-press.html

อุปกรณ์ไฮโดรฟอร์มท่อไฮดรอลิกอัตโนมัติแรงดันสูง สำหรับการผลิตชิ้นส่วนยานยนต์และชิ้นส่วนท่อโลหะอุตสาหกรรม

แท่นอัดไฮโดรลิคท่อ CNC ขนาด 4000 ตัน ใช้สำหรับผลิตชิ้นส่วนท่อโครงสร้างน้ำหนักเบาและมีความแข็งแรงสูง เหมาะสำหรับงานยานยนต์และอุตสาหกรรมเป็นหลัก การออกแบบเน้นตอบสนองความต้องการปัจจุบันด้านการลดน้ำหนักชิ้นส่วน เพิ่มคุณภาพ และเพิ่มประสิทธิภาพการผลิต เมื่อเทคโนโลยีไฮโดรฟอร์มท่อพัฒนาสู่สายการผลิตที่ใหญ่ขึ้น ยืดหยุ่นมากขึ้น และอัตโนมัติมากขึ้น การควบคุมแรงดันสูงอย่างแม่นยำและระบบเซอร์โวไฮดรอลิกจึงมีบทบาทสำคัญต่อประสิทธิภาพโดยรวม จุดเด่นหลักของแท่นไฮโดรฟอร์ม CNC ได้แก่

ความสามารถแรงดันสูงสุด
แท่นไฮโดรฟอร์มแต่ละเครื่องติดตั้งกระบอกเพิ่มแรงดัน 2 ลูก ทำให้แรงดันภายในสามารถสูงถึง 400 MPa ระดับแรงดันนี้ช่วยให้สามารถขึ้นรูปชิ้นส่วนที่ซับซ้อน มีการบิดงอมาก และวัสดุที่มีความต้านแรงดึงสูง
การควบคุมแรงดันอย่างแม่นยำ
การควบคุมแรงดันที่กระบอกเพิ่มแรงดันถูกควบคุมให้อยู่ในช่วง ±0.5 MPa เพื่อตอบสนองข้อกำหนดความแม่นยำของกระบวนการไฮโดรฟอร์มท่อ
ควบคุมการเคลื่อนที่ระดับไมครอน
เซ็นเซอร์วัดการเคลื่อนที่ของกระบอกสามารถตรวจจับการเคลื่อนที่ได้ละเอียดถึง 0.001 มม. ในระหว่างการทำงาน ความแม่นยำในการจัดตำแหน่งของกระบอกด้านข้างถูกควบคุมให้อยู่ใน ±0.1 มม. รองรับการป้อนวัสดุอย่างแม่นยำขณะขึ้นรูป
การควบคุมเซอร์โวไฮดรอลิกที่มีประสิทธิภาพ
กระบอกไฮดรอลิกแต่ละลูกขับเคลื่อนด้วยระบบเซอร์โวแยกอิสระ ความเร็วสูงสุดถึง 110 มม./วินาที เมื่อเทียบกับการควบคุมด้วยวาล์วเซอร์โวแบบเดิม ระบบเซอร์โวไฮดรอลิกตอบสนองเร็วกว่า มีประสิทธิภาพสูงกว่า โดยไม่เพิ่มต้นทุนมากนัก

พารามิเตอร์ทางเทคนิค

รายการ		หน่วย	ค่า/สเปค	หมายเหตุ
กำลังปกติ		KN	40000
กำลังกลับ		KN	≥1600
แรงดันระบบไฮดรอลิก		MPa	25
แรงกระบอกด้านข้าง		KN	2500×4	สองกระบอกต่อด้าน (ซ้ายและขวา)
ระยะชักกระบอกหลัก		mm	600
ระยะชักกระบอกด้านข้าง		mm	180
ระยะเปิดสูงสุด		mm	1350
ความแม่นยำการควบคุมกระบอกหลักและการป้อนช้า		mm	±0.05	ความละเอียดการเคลื่อนที่: 0.01 มม. (ความแม่นยำรับประกันโดยโปรแกรมควบคุมของผู้ใช้งาน)
ระยะศูนย์กระบอกด้านข้าง		mm	830
กำลังมอเตอร์หลัก		KW	2×75 / 4×63.5	ปั๊มเกียร์คู่และมอเตอร์เซอร์โว
ขนาดโต๊ะทำงาน	ซ้ายไปขวา	mm	2700	ระยะระหว่างหน้ากระบอกด้านซ้ายและด้านขวา: 2700
ขนาดโต๊ะทำงาน	หน้าไปหลัง	mm	1800
ความเร็วการปิดแม่พิมพ์	เร็ว	mm/s	ประมาณ 300	ไม่ได้รับโหลด
	ช้า	mm/s	28	ไม่มีแรงต้าน; ระยะการเคลื่อนที่ 15 mm
	การกด	mm/s	14	ขณะปิดแม่พิมพ์
	กลับ	mm/s	approx. 220
ความเร็วกระบอกด้านข้าง	เร็ว	mm/s	100	ไม่มีแรงต้าน
	ช้า	mm/s	29	มีแรงต้านระยะการเคลื่อนที่ 80 mm: 25 MPa
	กลับ	mm/s	90	ไม่มีแรงต้าน
ความเร็วกระบอกแรงดันเพิ่ม	เร็ว	mm/s	49	ไม่มีแรงต้าน
ความเร็วกระบอกแรงดันเพิ่ม	ช้า	mm/s	30	มีแรงต้านระยะการเคลื่อนที่ 400 mm: 25 MPa

คุณสมบัติ

การใช้พลังงาน
ใช้มอเตอร์เซอร์โวควบคุมระบบไฮดรอลิกทั้งเครื่อง ลดการใช้พลังงานและลดเสียงรบกวนจากการทำงาน

ความคุ้มค่าในการผลิต
ระบบผลิตอัตโนมัติแบบไม่ต้องใช้คน รวมขั้นตอนการผลิตช่วยใช้วัสดุให้คุ้มค่าและควบคุมต้นทุนได้ดีขึ้น

ประสิทธิภาพการผลิต
เครื่องใช้แม่พิมพ์สองชุดในเครื่องเดียวทำให้ผลิตได้ 2 ชิ้นต่อรอบ ช่วยเพิ่มประสิทธิภาพการผลิต

การควบคุมอัจฉริยะ
ใช้ระบบเซอร์โวควบคุมผ่าน Beckhoff EtherCAT bus ส่งข้อมูลได้เร็วและประมวลผลอย่างมีประสิทธิภาพตลอดกระบวนการ

การควบคุมความแม่นยำ
ระบบไฮดรอลิกที่ควบคุมด้วยเซอร์โว ความแม่นยำ ±0.1 มม. ทำให้ผลลัพธ์การขึ้นรูปเสถียรและสม่ำเสมอ

เทคโนโลยีไฮโดรฟอร์ม

ความแม่นยำการป้อนวัสดุ
ความแม่นยำการเคลื่อนที่ในการป้อนวัสดุ: 0.01
มม.ความแม่นยำระยะชักในการขึ้นรูป: 0.02 มม.

ความแม่นยำการควบคุมแรงดันภายใน
ความแตกต่างของเวลาในการซิงโครไนซ์ระหว่างแรงดันภายในและการป้อนวัสดุ: 0.002 วินาที

ความแม่นยำในการเจาะภายในแม่พิมพ์
เวลาในการตอบสนองระหว่างแกนเจาะ แกนแรงดัน และแกนป้อนวัสดุ: 0.002 วินาที
ความแม่นยำเส้นผ่านศูนย์กลางรู: ≤ 0.2 มม.
ความแม่นยำตำแหน่งรู: ≤ 0.4 มม.

ความแม่นยำในการขึ้นรูปชิ้นงานสำเร็จ
ความคลาดเคลื่อนรูปทรง: ≤ 0.4 มม.
อัตราความบางของผนังท่อ: < 15%
