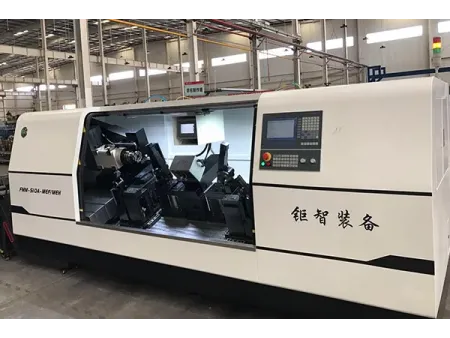

เครื่องมิลลิ่ง CNC สำหรับชิ้นส่วนซับเฟรมและแชสซีรถยนต์
เครื่องมิลลิ่ง CNC สำหรับชิ้นส่วนซับเฟรมและโครงรถยนต์ถูกออกแบบเพื่อการกลึงที่มีความแม่นยำสูงของโครงสร้างเฟรม เครื่องใช้แกนหมุนกำลังสูง BT50 และการออกแบบรางเลื่อนขวางแข็งแรงเพื่อให้การตัดมีความเสถียร การป้อนวัสดุควบคุมโดยระบบ Bosch Rexroth MTX micro CNC พร้อมมอเตอร์เซอร์โว Rexroth แท้ ขณะที่ FAGOR linear encoders ให้ข้อมูลย้อนกลับแบบวงปิดเพื่อควบคุมตำแหน่งอย่างแม่นยำ พื้นผิวของพินมิลลิ่งตรวจสอบด้วย 4 เซ็นเซอร์เลเซอร์ Panasonic HG1 และข้อมูลที่วัดได้ถูกประมวลผลโดย PLC เพื่อคำนวณมุมการเอียงและมุมของคาน ระบบหล่อลื่นอัตโนมัติช่วยให้ชิ้นส่วนเคลื่อนที่ได้ราบรื่น และระบบกำจัดเศษอัตโนมัติช่วยรักษาความสะอาดพื้นที่ทำงานระหว่างการทำงาน
| รายการ | รายละเอียด |
| ขนาดรวม (L × W × H) | 4050 (ไม่รวมสายพานลำเลียงเศษโลหะ) × 1750 × 1650 mm |
| กำลังไฟรวม | 30 kW |
| แรงดันไฟฟ้าปฏิบัติการ | ไฟฟ้า 3 เฟส 2 สาย 380 V ±5% |
| แรงจับแบบนิวแมติก-ไฮดรอลิก | > 2000 kg |
| มุมโทล้อหน้าซ้าย | 0.13° ±0.1° |
| มุมโทล้อหน้าขวา | 0.13° ±0.1° |
| มุมแคมเบอร์ซ้าย | 1.09° ±0.3° |
| มุมแคมเบอร์ขวา | 1.09° ±0.3° |
- ก่อนเริ่มกระบวนการกัดชิ้นงาน เครื่องมิลลิ่ง CNC จะตรวจสอบ ปริมาณวัสดุที่เหลือบนชิ้นงาน และกัดเฉพาะส่วนที่จำเป็นเพื่อให้ได้ขนาดตามที่กำหนด
- หลังจากการกัดเสร็จแล้ว หน้าตัดปลายชิ้นงานจะถูกตรวจสอบอัตโนมัติ ทั้งมุมเอียงและมุมเฉียงของขอบ ข้อมูลการตรวจสอบจะถูกบันทึก และชิ้นงานจะถูกทำเครื่องหมายหลังจากผ่านการตรวจสอบเท่านั้น
- มุมเอียงและมุมเอียงของขอบน้าตัดปลายชิ้นงานสามารถปรับผ่านการควบคุมมอเตอร์เซอร์โวได้โดยมีช่วงการปรับ ±3°
- เซอร์โวควบคุมด้วย CNC ช่วยให้สามารถปรับตำแหน่งการป้อนชิ้นงานได้อย่างง่ายและแม่นยำบนพื้นผิวที่กัดแล้ว
- ระบบโต๊ะเอียง 25° พร้อม สายพานลำเลียงเศษชิ้นงานช่วยกำจัดเศษชิ้นงานอัตโนมัติและรักษาความสะอาดในพื้นที่กัดชิ้นงาน
- ระบบจับยึดแบบนิวแมติก-ไฮดรอลิก
- โต๊ะหมุน CNC พร้อมระบบล็อกตัวเอง
- ระบบหล่อลื่นอัตโนมัติ (แบบถังเก็บน้ำมัน)
- โต๊ะเลื่อนและชุดขับเคลื่อน
- ระบบวัดตำแหน่งด้วยเลเซอร์
- ระบบกำจัดเศษชิ้นงานอัตโนมัติ
- ระบบควบคุม MTX Micro Control (รวมมอเตอร์เซอร์โว, HMI และระบบป้องกันการรั่วไหล)

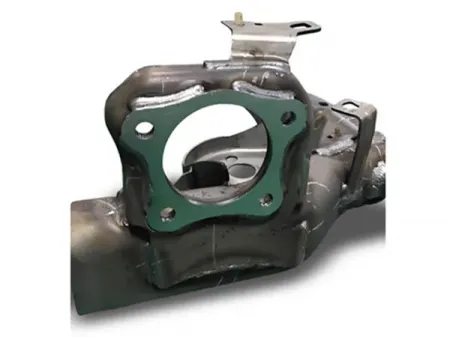

การกัดชิ้นส่วนซับเฟรมหลังรถยนต์
ชิ้นส่วนซับเฟรมหลังรถยนต์เป็นหนึ่งในชิ้นส่วนโครงสร้างสำคัญของรถยนต์ ความแม่นยำของชิ้นส่วนนี้มีผลโดยตรงต่อการควบคุมรถ ความปลอดภัย และความทนทาน เครื่องมิลลิ่ง CNC ถูกใช้ในการกัดพื้นผิวและจุดยึดชิ้นงาน เพื่อให้ซับเฟรมเข้ากันได้อย่างถูกต้องกับชิ้นส่วนแชสซีอื่น ๆ และรักษาขนาดให้สอดคล้องกันตลอดกระบวนการประกอบรถ
