สายการผลิตกระจกลามิเนตแบบโค้งและแบบเรียบ
ส่งคำขอ
สายการผลิตกระจกลามิเนตนี้สามารถผลิตกระจกลามิเนตทั้งแบบโค้งและแบบเรียบได้.
ใช้สายการผลิตกระจกลามิเนตแบบโค้งและแบบเรียบรุ่น JC2560 ในการยกตัวอย่างพารามิเตอร์ทางเทคนิคที่แสดงในตารางต่อไปนี้
รายละเอียดทั่วไป
คุณสมบัติ - สายการผลิตกระจกลามิเนตแบบเรียบถูกออกแบบโดยการใช้ PLC ควบคุม เหมะสำหรับการผลิตแบบอัตโนมัติง่ายต่อการใช้งานและง่ายต่อการเชื่อมโยงในส่วนต่างๆ จึงทำให้การทำงานมีการประสานงานที่ดี,มีความมั่นคงความและมีความแม่นยำสูง
- เครื่องล้างกระจกเป็นอุปกรณ์สำคัญที่มีอิทธิพลต่อความสะอาดและคุณภาพของกระจกลามิเนต ลูกกลิ้งยางด้านบน,ลูกกลิ้งแปรง,มีดอากาศ สามารถปรับได้ด้วยระบบไฟฟ้าตามความหนาของกระจก ส่วนบนทั้งหมดสามารถยกได้ 400 มม. เพื่อความสะดวกในการทำความสะอาดและบำรุงรักษา ลูกกลิ้งแปรงด้านบนและด้านล่างขับเคลื่อนด้วยมอเตอร์แต่ละตัว ลูกกลิ้งแปรงด้านบน ประกอบด้วยลูกกลิ้งแปรงแข็งสองอันและลูกกลิ้งอ่อนหนึ่งอัน ออกแบบมาโดยเฉพาะสำหรับการล้างกระจก Low-E และกระจกเคลือบ โดยไม่ทำให้ฟิล์มของกระจกเสียหาย ใช้มีดอากาศสแตนเลสสตีลสองคู่ เครื่องเป่าลมใช้โฟมกันเสียงและหน้าจอกรองอากาศเข้าเพื่อให้ได้ปริมาณลมมากเสียงรบกวนต่ำและประสิทธิภาพการอบแห้งที่ดี

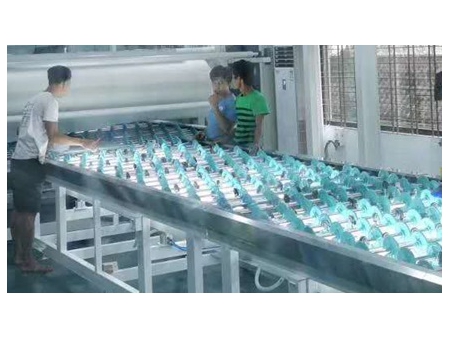

- ห้องประกอบ มีโต๊ะประกอบ,โต๊ะยกล้อสากล,กระบอกสูบ,ตัวยึดฟิล์ม PVB,กลไกการเดินทางและตัวยกสูญญากาศถ้วยดูดอัตโนมัติ แต่ละแผ่นของกระจกและฟิล์มจะถูกส่งไปยังลูกกลิ้งแก้วกดผ่านสายพานลำเลียงหลังจากตำแหน่งอัตโนมัติและการจัดแนววิ่งที่ความเร็วเดียวกันเป็นลูกกลิ้ง ดังนั้นห้องประกอบได้อย่างรวดเร็วเพื่อให้แก้วต่อไป
- ลูกกลิ้งกดกระจกลามิเนตมีโครงสร้างที่เหมาะสมและใช้งานง่าย ระบบการขนส่งกำลังหลักได้รับการออกแบบให้มีระบบขับเคลื่อนด้วยเกียร์และการควบคุมความถี่ตัวแปร เพื่อการควบคุมความเร็วในการลำเลียงที่แม่นยำและง่าย หลอดฮีตเตอร์อินฟราเรดถูกนำมาใช้เป็นองค์ประกอบความร้อน ระยะห่างระหว่างลูกกลิ้งกดขนาดใหญ่ถูกควบคุมโดยตัวเข้ารหัสและแสดงบนจอแสดงผลเพื่อให้ปรับได้ง่าย
สายการผลิตกระจกลามิเนตแบบเรียบประกอบด้วย เครื่องล้างกระจกพร้อมเครื่องอบแห้ง,โต๊ะบรรทุกกระจก,เครื่องกำหนดตำแหน่งอัตโนมัติ,เครื่องช่วยยกระบบสูญญากาศ,สายพานลำเลียง,เครื่องวางฟิล์ม PVB (ที่ใส่ม้วนฟิล์ม PVB) และลูกกลิ้งกดกระจกลามิเนตแบบร้อน เป็นต้น
สายการผลิตกระจกลามิเนตส่วนใหญ่ จะใช้สำหรับการผลิตกระจกลามิเนตนิรภัย,กระจกลามิเนตกันกระสุนและอื่น ๆ ลูกค้าจำเป็นต้องซื้ออุปกรณ์เช่นเครื่องอบ,เครื่องลดความชื้นและเครื่องปรับอากาศแยกกัน
พารามิเตอร์ทางเทคนิค| ขนาดกระจกสูงสุด | 6000×2440 mm |
| ขนาดกระจกต่ำสุด | 400×400 mm |
| ความหนาของกระจก | 6～80 mm |
| ความยาวของกระจก | 26200 mm |
| แหล่งจ่ายไฟ | AC380V 50HZ |
| พลังงานทั้งหมด | 178 KW |
แนะนำอุปกรณ์
เครื่องล้างกระจกแบบแนวนอน LOW-E รุ่น QX2500C
เครื่องล้างกระจก LOW-E รุ่น QX2500C มีโครงสร้างแนวนอนและประกอบด้วยส่วน การบรรทุก,ล้าง,อบแห้งและขนถ่าย,เครื่องเป่าลม,ตู้ควบคุมไฟฟ้าเป็นต้น
- โครงสร้างเครื่องจักร ถูกสร้างขึ้นจากโปรไฟล์ที่มีคุณภาพสูงเชื่อมและเคลือบด้วยสีที่เหนือกว่า
- ลูกกลิ้งขนส่ง คือลูกกลิ้งยางวัลคาไนซ์ ขนาด φ85มม.ที่มีความทนทานสูง
- ส่วนการบรรทุกและก่อนการล้าง มีถาดรองน้ำสแตนเลสสตีลและท่อฉีดพ่นน้ำ ชิ้นส่วนสัมผัสน้ำทั้งหมดทำด้วยสแตนเลสเพื่อป้องกันสนิม ด้านล่างของลูกกลิ้งขนส่งยางจุ่มลงในน้ำก่อนล้างกระจกเพื่อป้องกันไม่ให้สิ่งปนเปื้อนเข้าสู่ถังเก็บน้ำและหลีกเลี่ยงไม่ให้พื้นผิวกระจกและลูกกลิ้งเป็นรอย
- ส่วนการล้าง : ใช้สกรูยกระดับที่มีความแข็งแรงสูงส่วนบนของส่วนซักและอบแห้งเป็นมอเตอร์สำหรับการยกขึ้นและลงเพื่อให้ใช้งานและบำรุงรักษาได้ง่าย แปรงลูกกลิ้งและมีดเป่าลมด้านบนสามารถยกได้ถึง 400 มม. ตามความหนาของแก้ว ลูกกลิ้งแปรงบนและล่างขับเคลื่อนด้วยมอเตอร์สองกลุ่มตามลำดับ แปรงด้านบนประกอบด้วยแปรงแข็งสองอันและแปรงขนนุ่มหนึ่งอันสำหรับล้างกระจก low-E และกระจกเคลือบ
- ส่วนการอบแห้ง ได้รับการออกแบบให้มีขนาดกะทัดรัดเสียงรบกวนต่ำและกำลังการผลิตสูง พัดลมติดตั้งอยู่เหนือส่วนอบแห้งช่วยลดพื้นที่ว่าง หน้าจอฟิลเตอร์แบบละเอียดถูกนำมาใช้กับช่องอากาศของกล่องพัดลมซึ่งล้อมรอบด้วยวัสดุลดเสียงเพื่อลดเสียงรบกวนในการทำงานโดยไม่กระทบกับความสามารถในการระเบิดของอากาศ มีดเป่าลมสองคู่อยู่ภายใต้เทคโนโลยีการแปรรูปเหล็กกล้าไร้สนิมของอิตาลี เมื่อเทียบกับวิธีการอบแห้งแบบดั้งเดิมมีดเป่าลมให้ประสิทธิภาพการอบแห้งที่ไม่มีใครเทียบได้โดยไม่ต้องใช้ความร้อนและคุณภาพการอบแห้งจะไม่ลดลงเมื่ออายุการใช้งานเพิ่มขึ้น เครื่องล้างกระจกแนวนอนเหมาะอย่างยิ่งสำหรับการใช้ร่วมกับเตาหลอมแก้ว,สายการพิมพ์สกรีนกระจกและสายเคลือบแก้ว เป็นต้น ซึ่งมีความต้องการสูงในการล้างและอบแห้ง
- กลไกการลำเลียงและขนส่ง ขับเคลื่อนด้วยเฟืองบายศรีให้ความเสถียรและความทนทานสูง
- ระบบนำน้ำกลับมาใช้ใหม่ ออกแบบมาเพื่อควบคุมการจ่ายน้ำประหยัดทรัพยากรน้ำและลดต้นทุนการผลิต ถังเก็บน้ำทำจากแผงสแตนเลสสตีลที่เหนือกว่า ข้อต่อกับปั๊มน้ำติดตั้ง "ปลั๊กแบบเร็ว" เพื่อให้สามารถนำถังน้ำออกมาทำความสะอาดได้ง่าย
- ระบบควบคุมอิเล็กทรอนิกส์: มอเตอร์เป่าลม, ปั๊มน้ำ, สายพานลำเลียงกระจก, แสงและการยกอุปกรณ์ทั้งหมดที่ควบคุมโดยปุ่มแต่ละปุ่ม เครื่องล้างกระจกแนวนอนมีการออกแบบที่เหมาะสม,มีรูปทรงที่สวยงาม, การดำเนินงานใช้ไดรฟ์หลัก VFD และจอดิจิตอลแสดงผลความหนาของกระจก ความสูงในการยกจะถูกควบคุมโดยเครืองที่ต้องเข้ารหัสที่แม่นยำและมิเตอร์ดิจิตอลอัจฉริยะ
| ความกว้างของกระจกสูงสุด (mm) | 2500 |
| ขนาดกระจกสูงสุด(mm) | 300×300 (วางในแนวทแยงมุม) |
| ความหนาของกระจก (mm) | 3～25 |
| ความเร็วในการลำเลียง (m/Min) | 1.0-8.0 |
| พลังงาน (KW) | 28.98 |
| แปรง (คู่) | 3 |
| เส้นผ่าศูนย์กลางลูกกลิ้งแปรง (มม.) | 160 |
| เส้นผ่านศูนย์กลางลูกกลิ้งขนส่ง (mm) | 85 |
| จำนวนถังน้ำ | 2 |
| มีดอากาศ (คู่) | 2 |
| ความสูง(mm) | 860 |
| ขนาด(mm) | 5800×3500×2600 |
อุปกรณ์กำหนดตำแหน่งอัตโนมัติ รุ่น HP1600
อุปกรณ์การวางตำแหน่งอัตโนมัติมีการออกแบบในแนวนอนที่สร้างขึ้นจากกรอบเครื่องกลไกการวางตำแหน่ง, ระบบส่งกำลังระบบลม, ระบบควบคุมไฟฟ้า เป็นต้น
โครงตัวเครื่องเชื่อมด้วยวัสดุเหล็กมาตรฐานพร้อมเคลือบสี
ใช้ VFD เป็นไดรฟ์หลักในการลำเลียงโซ่ และจอแสดงผลดิจิตอล
โต๊ะประกอบมีกลไกการยกด้วยลมและล้อสากล ขอบโต๊ะมีล้อเลื่อนสำหรับวางตำแหน่งกระจก
| ขนาดกระจกสูงสุด(mm) | 6000×2500 |
| ขนาดกระจกต่ำสุด (mm) | 400×400 |
| พลังงาน (KW) | 1.5×2 |
| ความเร็วในการลำเลียง (m/min) | 0.5～8.0 |
| ความสูง (mm) | 860 |
| แรงดันอากาศ(MPa) | 0.6～0.8 |
| ขนาด (mm) | 3600×1600×860mm |

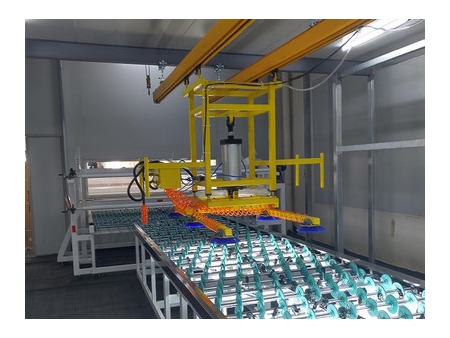

ตัวยกแบบถ้วยดูดสูญญากาศ
- ตัวยกสูญญากาศถ้วยดูดอัตโนมัติแบบแขวนนี้ใช้สำหรับถ่ายโอนแว่นตาซึ่งประกอบด้วยเครนเหนือศีรษะ
(รางสำหรับเดินทาง),ถ้วยดูดลมระบบสูญญากาศและระบบควบคุมไฟฟ้า - แรงดันสูญญากาศถูกควบคุมโดยเครื่องกำเนิดสุญญากาศ SMC ที่มีความแม่นยำสูง
- การยกถ้วยดูดเป็นแบบนิวเมติกเชื่อถือได้และปลอดภัย
- การเดินถูกขับเคลื่อนโดยมนุษย์.
- ถ้วยดูด: 6.
- แรงดันสูญญากาศ: -0.05～-0.08MPa.
- ลูกค้าสามารถติดตามการเดินทางของถ้วยดูดสูญญากาศได้
ที่ใส่ม้วน PVB
สามม้วนฟิล์ม PVB ที่มีคุณสมบัติที่แตกต่างกันสามารถใส่ได้ การคลายและการม้วนกลับจะดำเนินการด้วยตนเองและการเปลี่ยนลูกกลิ้งฟิล์มเป็นการเปลี่ยนรอก
สายพานลำเลียง รุ่น GD2500
สายพานลำเลียงใช้โครงสร้างเฟรมแนวนอนและประกอบด้วยโครงเครื่องจักรระบบส่งกำลังและระบบควบคุมไฟฟ้า
โครงเครื่องเชื่อมด้วยโครงเหล็กและพ่นด้วยสี
สายพานลำเลียงใช้สายพานลำเลียงและความเร็วในการลำเลียงถูกควบคุมโดย VFD และสามารถแสดงแบบดิจิทัลได้
| ขนาดกระจกสูงสุด (mm) | 400×400 |
| พลังงาน (KW) | 1.5 |
| ความเร็วในการลำเลียง (m/min) | 0.5～8.0 |
| ความสูง (mm) | 860 |
| ขนาด (mm) | 2400×2780×860 |
ลูกกลิ้งกดกระจกลามิเนตแบบร้อน รุ่น GY2500
- ลูกกลิ้งกดแบบร้อนด้วยกระจกประกอบด้วยตู้ไฟฟ้าและการโหลดการทำความร้อนล่วงหน้าการกดล่วงหน้าการทำความร้อนครั้งที่ 1 การทำความร้อนครั้งที่ 2 การทำความร้อนครั้งที่ 3 การโค้งกระจกการรีดและการขนถ่ายส่วน ลูกกลิ้งยกสำหรับแว่นตาโค้งติดตั้งไว้ในส่วนโค้งและส่วนขนถ่าย หลังจากผ่านการให้ความร้อนและการกดแล้วแว่นตาสองชั้นขึ้นไปและแผ่นกั้นระหว่างชั้น PVB / SGP จะถูกยึดเข้าด้วยกันเพื่อสร้างกระจกลามิเนตเริ่มต้น ลูกกลิ้งยางทนความร้อนสูงที่นำเข้าสามารถรับแรงกดสม่ำเสมอบนกระจกลามิเนตที่ผ่านเพื่อขจัดฟองอากาศและให้ผลการยึดเกาะที่สมบูรณ์แบบระหว่างองค์ประกอบที่เป็นส่วนประกอบ
- ระบบทำความร้อน คุณสมบัติการควบคุมอุณหภูมิความร้อนส่วนหน้าจอแสดงอุณหภูมิดิจิตอลที่แม่นยำและการควบคุมอุณหภูมิคงที่อัตโนมัติ ท่อความร้อนสแตนเลสใช้เป็นองค์ประกอบความร้อนช่วยเพิ่มประสิทธิภาพการทำความร้อนและลดการใช้พลังงาน.
- ลูกกลิ้งกดขนาดใหญ่บนและล่าง ขับเคลื่อนโดยตัวลดแต่ละตัว ช่องว่างระหว่างลูกกลิ้งกดขนาดใหญ่ควบคุมโดย PLC และแสดงบนหน้าจอสัมผัส เส้นผ่านศูนย์กลางของลูกกลิ้งกดขนาดใหญ่คือ 330 มม.
- โครงสร้างเครื่อง ถูกเชื่อมด้วยโครงเหล็กและพ่นด้วยสี
- เกียร์หลัก ได้รับการออกแบบให้มีเฟืองขับการควบคุมความถี่ตัวแปรและการแสดงความเร็วแบบดิจิตอลเพื่อให้ได้การควบคุมความเร็วในการลำเลียงที่แม่นยำและง่ายดาย
- ลูกกลิ้งขนส่ง ใช้เพลาม้วนเหล็กเปล่าพันรอบด้วยสายอะรามิดสีเหลือง
| ความกว้างของกระจกสูงสุด (mm) | 2440 |
| ความหนาของกระจกสูงสุด (mm) | 6～80 (จอแสดงผลดิจิตอล) |
| ขนาดกระจกสูงสุด (mm) | 450×450 |
| กระจกโค้งยาวสูงสุด (mm) | 300 |
| พลังงานทั้งหมด (KW) | 142.5 |
| พลังงานความร้อน (KW) | 132 |
| ความเร็วในการลำเลียงขนส่ง (m/min) | 0.5～2.5 |
| แรงดันอากาศ (MPa) | 0.6～0.8 |
| ขนาด (mm) | 10800×3500×2000 |
| น้ำหนัก (kg) | 8600 |
